La instalación de un pozo canadiense requiere estudiar el terreno, el espacio disponible, el recorrido de los conductos, la profundidad, la pendiente, la evacuación de condensados y la conexión final con el sistema de ventilación.
También conocido como pozo provenzal o intercambiador tierra-aire, este sistema permite pretratar el aire exterior aprovechando la mayor estabilidad térmica del terreno antes de introducirlo en una vivienda o edificio.
No existe una única configuración válida para todos los proyectos. Una vivienda aislada, una parcela con poco espacio o una casa entre medianeras pueden requerir soluciones de instalación diferentes.
Cómo se instala un pozo canadiense
Aunque cada obra debe resolverse según sus condiciones particulares, el proceso de instalación de un intercambiador tierra-aire puede dividirse en varias fases principales.
Estudio del proyecto y del terreno
Antes de excavar es necesario conocer la parcela, las características del terreno, el espacio disponible, la ubicación de la vivienda y el sistema de ventilación al que se conectará el pozo canadiense. También deben estudiarse posibles limitaciones de obra, servicios enterrados y puntos de acceso.
Definición del recorrido
Se define el trazado de los conductos en función de la longitud disponible, el caudal de aire previsto, el diámetro del sistema, las pérdidas de carga, la excavación y la ubicación de la captación exterior y del edificio.
Excavación y preparación de la zanja
La profundidad no debe decidirse mediante una cifra genérica. Debe adaptarse al proyecto, al terreno y a las posibilidades reales de excavación. La base debe prepararse para permitir un recorrido adecuado y controlar la pendiente del sistema.

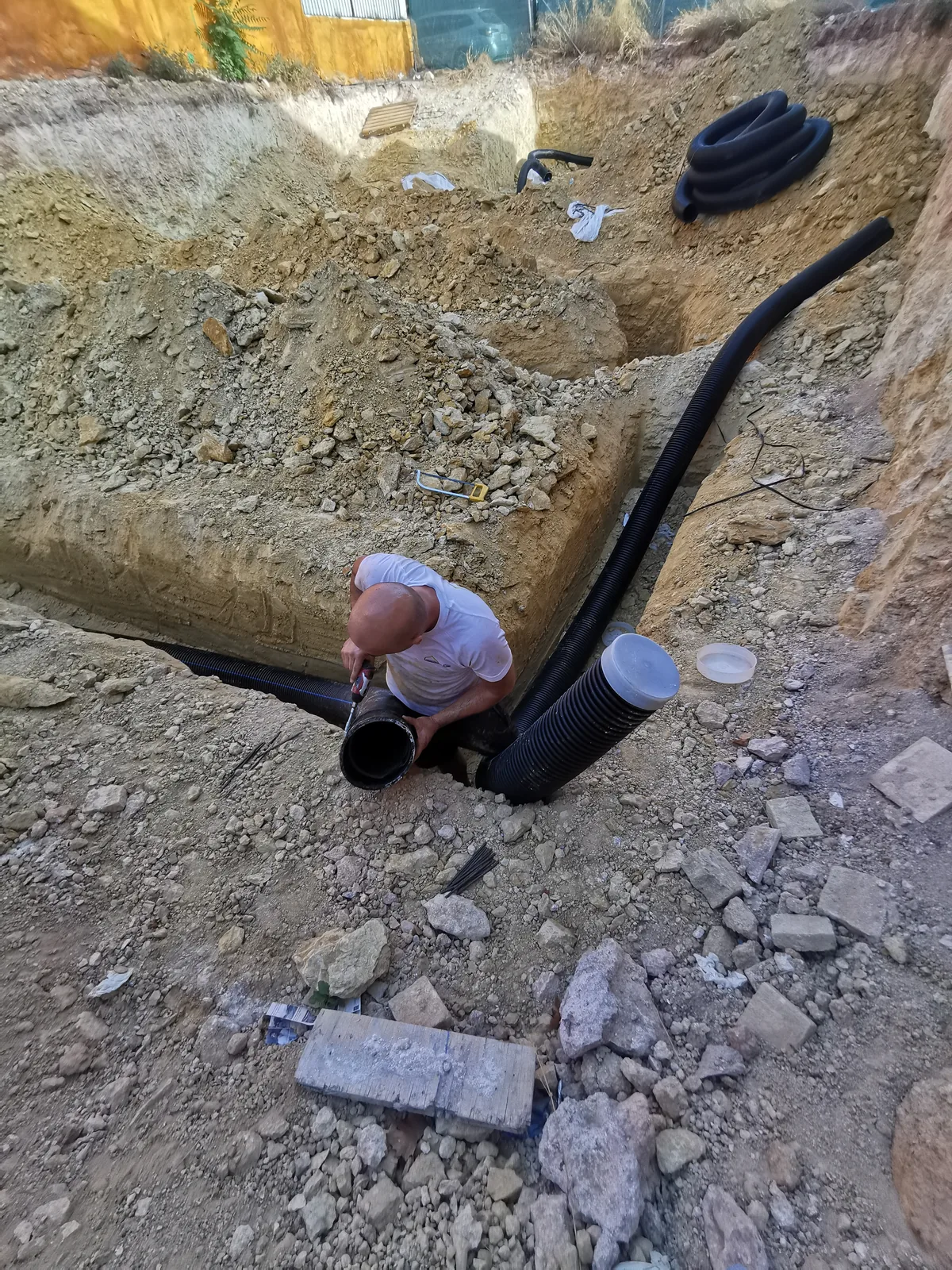

Colocación y conexión de los conductos
Los conductos se colocan siguiendo el trazado proyectado y se realizan las conexiones necesarias procurando mantener la continuidad, estanqueidad y geometría prevista del circuito.
Pendiente y evacuación de condensados
La instalación debe evitar zonas donde pueda quedar agua acumulada. El recorrido debe permitir conducir los condensados hacia el punto de recogida y evacuación previsto en el proyecto.
Conexión con el sistema de ventilación
El aire procedente del pozo canadiense puede utilizarse como aire exterior pretratado antes de entrar en una instalación de ventilación mecánica con recuperación de calor, siempre que ambos sistemas se hayan diseñado de forma compatible.
Instalación real de pozo canadiense en Cartagena, Murcia

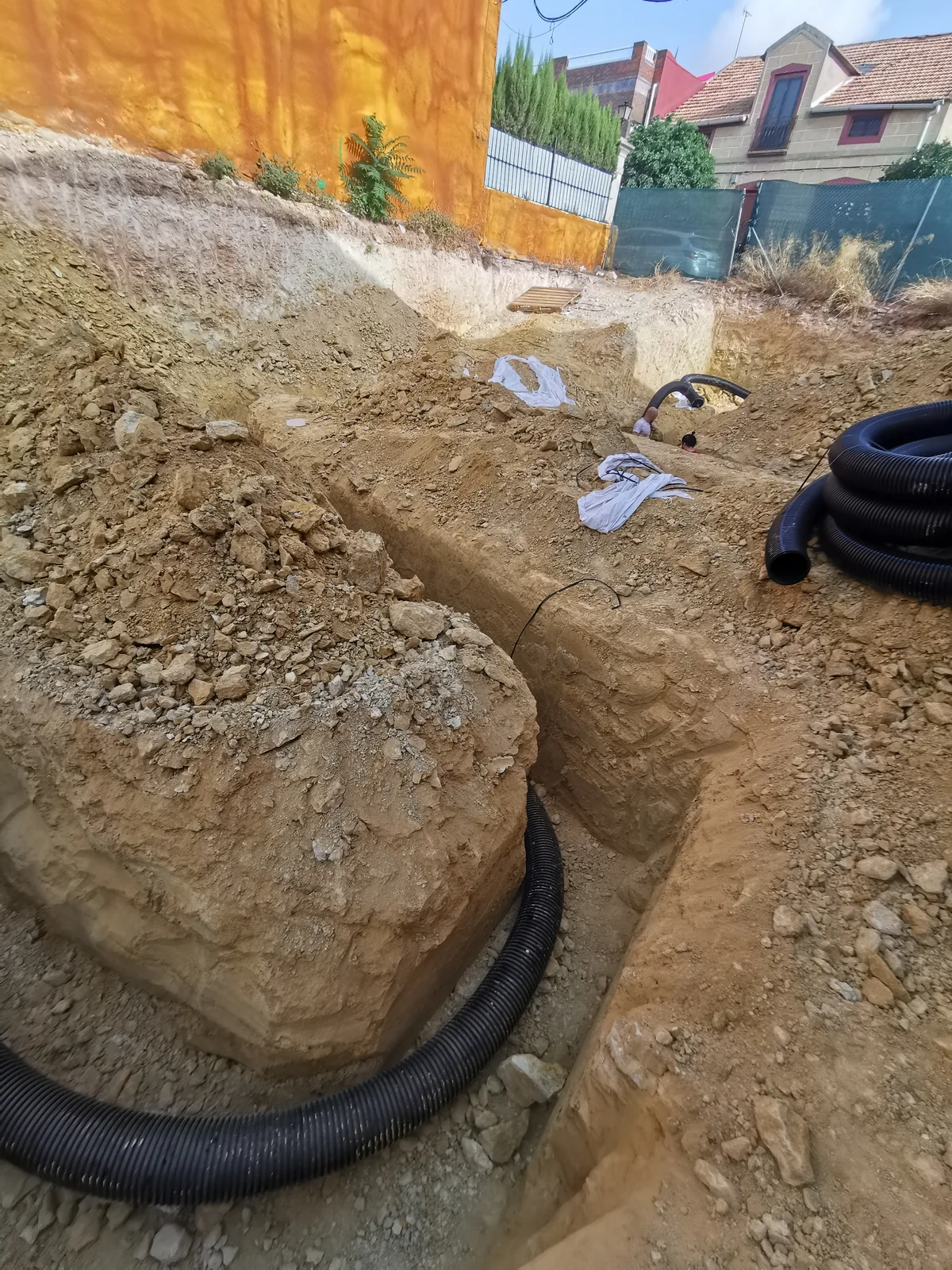

Este proyecto muestra una solución especialmente interesante porque el pozo canadiense se ejecutó en una vivienda entre medianeras en Cartagena, donde el espacio exterior disponible condicionaba el trazado.

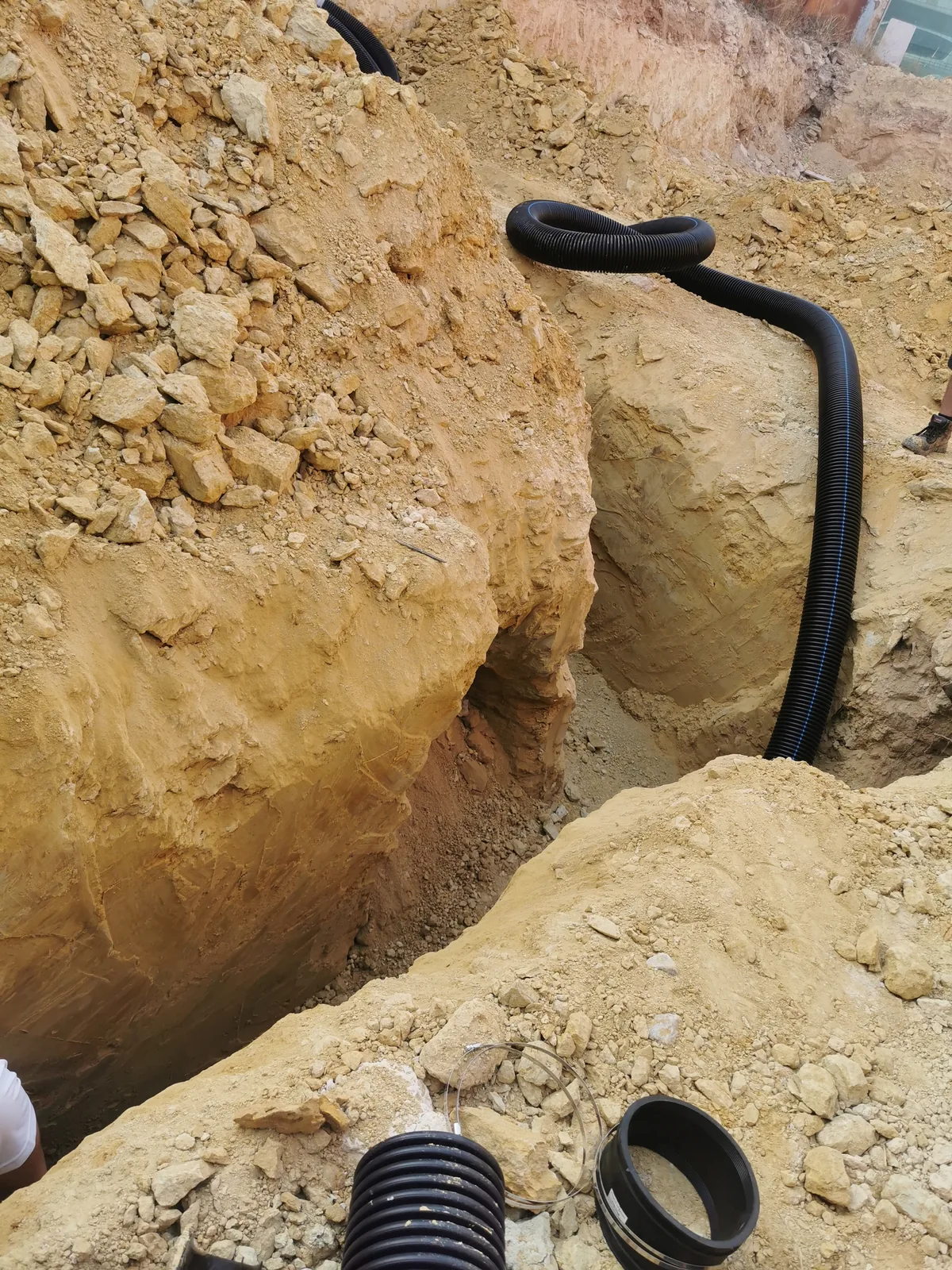

Se instaló un circuito de aproximadamente 75 metros de longitud, previsto para trabajar conjuntamente con el sistema de ventilación de la vivienda. Para aprovechar la propia obra, el circuito se situó bajo la zona de excavación del edificio y se profundizó adicionalmente en distintos puntos del recorrido.
Según las condiciones de esta obra, la excavación adicional respecto a la cota ya alcanzada por la construcción estuvo aproximadamente entre 1,5 y 2,5 metros. Este dato corresponde únicamente a este proyecto y no debe interpretarse como una profundidad estándar para otras instalaciones.

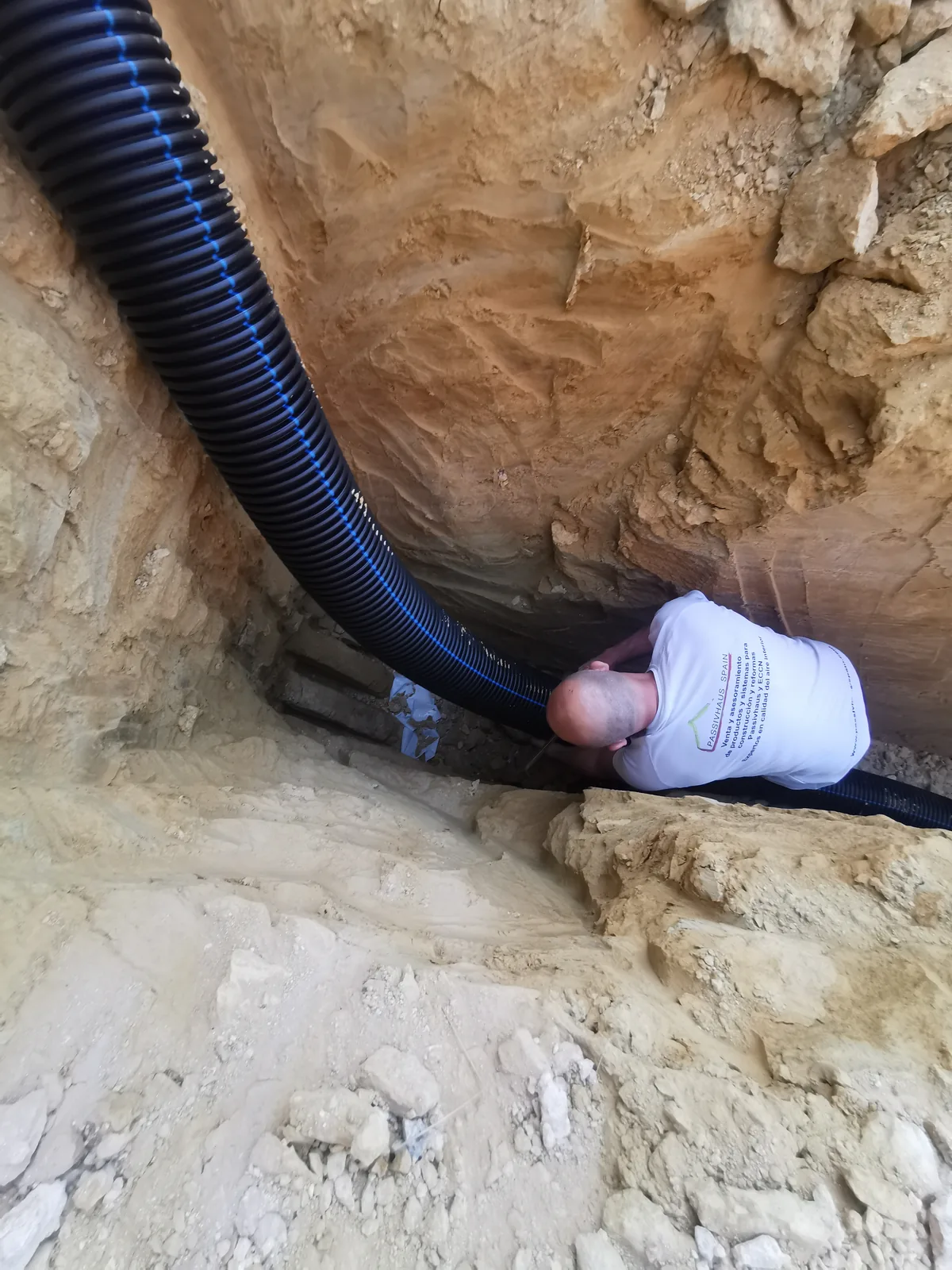

Colocación de los conductos
Una vez preparada la excavación se fueron posicionando los conductos siguiendo el recorrido previsto. En una obra de este tipo, la coordinación con la construcción de la vivienda es especialmente importante porque parte del sistema quedará después bajo la edificación.

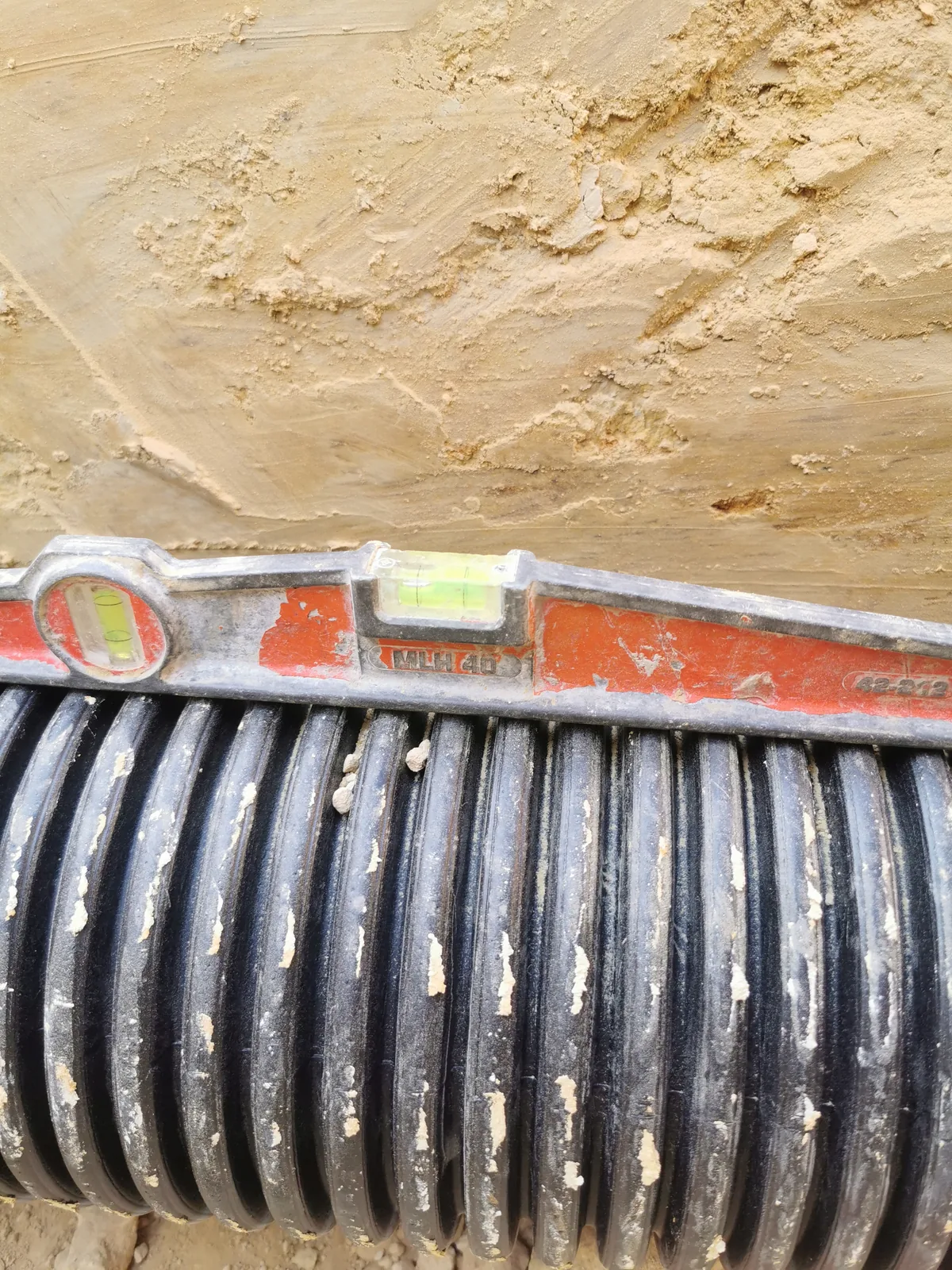

Control de pendiente y recorrido
La geometría del recorrido es fundamental. Antes de cubrir definitivamente los conductos debe comprobarse que la instalación permite gestionar correctamente los condensados y que no quedan puntos bajos no previstos.
Puntos críticos en la instalación de un pozo canadiense
Terreno
Sus características y condiciones influyen en el intercambio térmico y en la solución constructiva.
Profundidad
Debe establecerse para cada proyecto y no mediante una cifra universal.
Pendiente
Debe permitir gestionar los condensados sin crear zonas de acumulación de agua.
Longitud
Debe relacionarse con el caudal, diámetro, pérdidas de carga y espacio disponible.
Estanqueidad
Las uniones y conexiones deben ejecutarse correctamente para mantener la continuidad del sistema.
Ventilación
La conexión con el sistema de ventilación debe formar parte del diseño global.
Beneficios de un pozo canadiense bien diseñado
Cuando el proyecto, la instalación y el sistema de ventilación están correctamente planteados, el intercambiador tierra-aire puede aprovechar la estabilidad térmica del subsuelo para mejorar las condiciones del aire exterior antes de entrar en el edificio.
Preenfriamiento en verano
El terreno puede ayudar a reducir la temperatura del aire exterior antes de introducirlo en la vivienda.
Precalentamiento en invierno
En periodos fríos puede elevar la temperatura del aire exterior antes de alcanzar la ventilación o climatización.
Menor salto térmico
El pretratamiento puede reducir la diferencia de temperatura que posteriormente debe gestionar el sistema del edificio.
¿Quieres entender primero cómo funciona?
Si quieres conocer con más detalle qué ocurre con el aire durante su recorrido por el terreno, cómo trabaja el sistema en verano e invierno y qué factores influyen en su rendimiento, consulta nuestra guía específica sobre el funcionamiento.
Kit Terrair Silver para instalaciones de pozo canadiense
Para proyectos de intercambiador tierra-aire disponemos del Kit pozo canadiense Terrair Silver 200 mm de RENair, una solución específica para este tipo de instalación.
El sistema incluye los principales elementos necesarios para resolver el circuito, captación exterior, conexiones, bypass y gestión de condensados según la configuración prevista para el proyecto.
¿Estás proyectando una instalación de pozo canadiense?
Podemos estudiar proyectos de diferentes tipologías, desde viviendas con parcela hasta obras con condicionantes de espacio como viviendas entre medianeras. Revisamos ubicación, terreno, recorrido disponible, caudal, sistema de ventilación y solución de condensados.
