Kit pozo canadiense Terrair Silver para intercambiador tierra-aire
El Kit pozo canadiense Terrair Silver es un sistema de intercambiador tierra-aire diseñado para aprovechar la estabilidad térmica del terreno y pretratar el aire exterior antes de introducirlo en una vivienda, edificio o instalación de ventilación mecánica.
El aire circula por conductos enterrados e intercambia energía con el terreno. De esta forma puede llegar preenfriado en verano y precalentado en invierno, reduciendo el salto térmico que debe asumir posteriormente el sistema de climatización o el recuperador de calor.
Conducto Silver enterrado
Circuito principal
Toma directa o terreno
Sistema Terrair Silver
¿Cómo funciona un pozo canadiense?
Un pozo canadiense, también conocido como pozo provenzal o intercambiador tierra-aire, utiliza conductos enterrados para intercambiar energía entre el aire exterior y el terreno antes de introducir ese aire en el edificio.
Verano
Cuando el aire exterior está muy caliente, el intercambio con el terreno puede reducir su temperatura antes de introducirlo en la vivienda, ayudando a disminuir la carga de refrigeración posterior.
Invierno
El aire frío exterior puede precalentarse durante su recorrido enterrado antes de llegar al edificio o al recuperador de calor.
Entretiempo
Mediante el bypass puede seleccionarse el paso por el intercambiador enterrado o una toma exterior directa cuando las condiciones ambientales sean favorables.

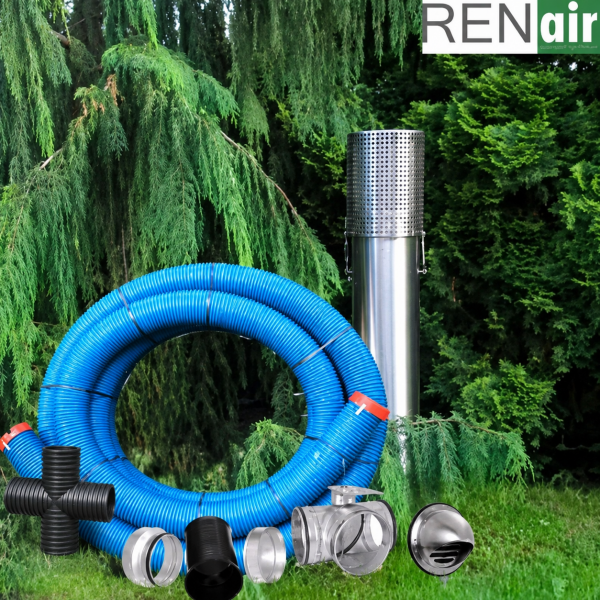

¿Qué incluye el Kit pozo canadiense Terrair Silver 200 mm?
El kit reúne los principales componentes necesarios para ejecutar el circuito enterrado de captación y pretratamiento del aire mediante un intercambiador tierra-aire.
- 2 × 25 m de conducto Silver Ø200 mm.
- 1 × cruz plástica Ø200 mm.
- 1 × té bypass Ø200 mm.
- 1 × tapa Ø200 mm con sifón para condensados.
- 1 × tapa Ø200 mm ciega.
- 4 × manguitos Ø200 mm.
- 2 × reducciones 200–160 mm.
- 1 × rejilla exterior RENair Vulk Ø160 mm.
- 1 × torre exterior inoxidable Ø200 mm con sistema de filtración.
Componentes del sistema Terrair Silver
| Componente | Función |
|---|---|
| 2 × 25 m conducto Silver Ø200 mm | Recorrido enterrado donde se produce el intercambio térmico entre el aire y el terreno. |
| Cruz plástica Ø200 mm | Permite configurar conexiones o derivaciones del circuito. |
| Té bypass Ø200 mm | Permite seleccionar toma directa de exterior o circulación a través del pozo canadiense. |
| Tapa Ø200 mm con sifón | Facilita la evacuación controlada de condensados. |
| Tapa ciega Ø200 mm | Cierre o registro del sistema según la configuración. |
| 4 manguitos Ø200 mm | Unión entre los tramos de conducto y accesorios. |
| 2 reducciones 200–160 mm | Adaptación del circuito principal a componentes de Ø160 mm. |
| Rejilla Vulk Ø160 mm | Terminación para toma o paso de aire exterior según el diseño. |

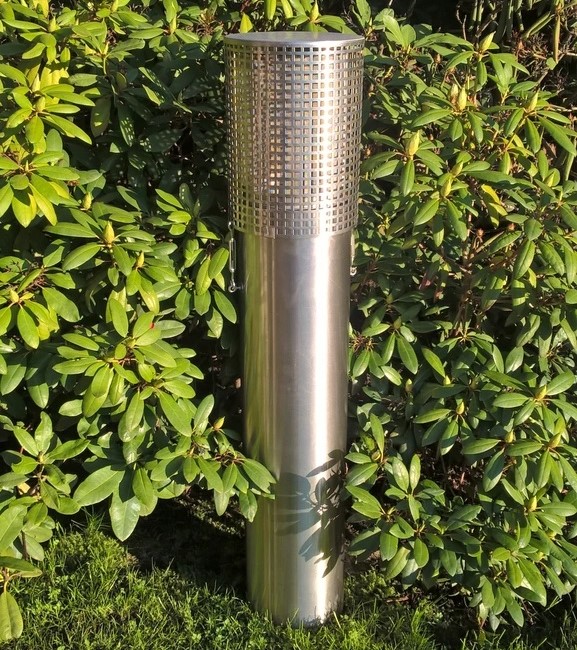

| Torre inoxidable Ø200 mm | Captación elevada de aire exterior con protección y filtración. |

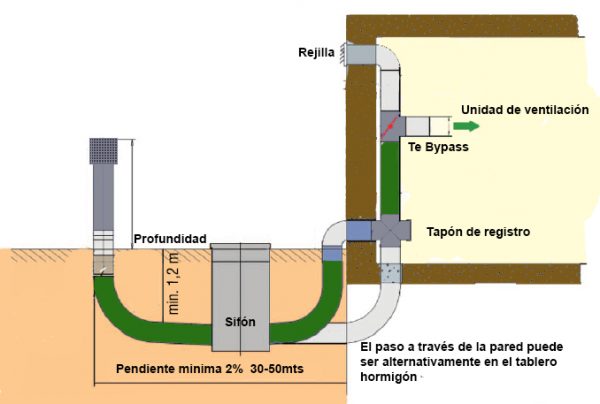

Instalación del Kit pozo canadiense Terrair Silver
El resultado del sistema depende tanto de los componentes como del diseño de la instalación. Antes de comenzar la excavación deben estudiarse el terreno, recorrido disponible, caudal de ventilación, pérdidas de carga y evacuación de condensados.
Estudiar terreno y clima
La capacidad térmica, condiciones y humedad del suelo influyen en la transferencia de energía.
Definir profundidad
La profundidad debe determinarse de acuerdo con clima, terreno, espacio disponible y posibilidades reales de excavación.
Diseñar el recorrido
Longitud, diámetro, pérdidas de carga, espacio disponible y disposición del circuito deben estudiarse conjuntamente.
Mantener pendiente
El circuito debe disponer de pendiente continua hacia el punto previsto para la recogida y evacuación de condensados.
Gestionar condensados
La tapa con sifón permite prever el drenaje y evitar acumulaciones de agua en el interior del circuito.
Conectar la ventilación
El sistema puede utilizarse como pretratamiento del aire antes de su entrada a una VMC o recuperador de calor.
Pozo canadiense y ventilación con recuperación de calor
Una de las configuraciones posibles consiste en utilizar Terrair Silver para pretratar el aire exterior antes de llegar al recuperador de calor.
En verano el aire puede llegar a la unidad de ventilación con una temperatura inferior a la del exterior. En invierno puede llegar precalentado, reduciendo el salto térmico que debe gestionar posteriormente la instalación.
- Pretratamiento del aire exterior mediante intercambio con el terreno.
- Integración con VMC de doble flujo.
- Bypass para gestionar diferentes condiciones exteriores.
- Filtración en la captación exterior.
- Reducción del salto térmico del aire de entrada.
Diseño conjunto
El pozo canadiense y la ventilación deben estudiarse conjuntamente:
- Caudal de ventilación.
- Longitud del circuito.
- Diámetro de conductos.
- Pérdidas de carga.
- Filtración.
- Ventilador o unidad VMC.
- Bypass.
- Condensados.
Experiencia en proyectos de pozo canadiense
La experiencia en distintas ubicaciones permite analizar el comportamiento del intercambiador tierra-aire en condiciones climáticas y terrenos diferentes.
Ontinyent · Valencia
75 m
Instalación enterrada aproximadamente a 3 m de profundidad e integrada con ventilación mecánica en una vivienda eficiente.
Torreón · México
47 m
Sistema enterrado aproximadamente a 3 m. En mediciones del proyecto se registraron impulsiones próximas a 21 °C con temperaturas exteriores del orden de 38–40 °C.
Los Ángeles · Chile
Biobío
Aplicación de pozo canadiense como estrategia de pretratamiento del aire durante la temporada cálida.
Los resultados de una instalación concreta no constituyen una garantía de rendimiento para otras ubicaciones. El comportamiento depende del clima, terreno, caudal, profundidad, longitud y diseño.
Terrair Silver es una solución de RENair. Para ampliar información sobre la experiencia técnica, diseño y funcionamiento de estos sistemas puedes consultar la página especializada de
RENair sobre pozo canadiense e intercambiador tierra-aire
.
¿Cuándo interesa instalar un pozo canadiense?
Obra nueva
Especialmente interesante cuando ya se van a realizar excavaciones, cimentaciones, jardines, sótanos o movimientos de tierras.
Viviendas eficientes
Puede complementar viviendas Passivhaus, bioclimáticas o edificios de baja demanda energética con ventilación controlada.
Proyectos en climas exigentes
Puede ayudar a reducir el salto térmico del aire exterior durante periodos muy cálidos o fríos antes de introducirlo en el edificio.
Documentación técnica y guías Terrair Silver
Antes de ejecutar la instalación recomendamos revisar la documentación técnica y estudiar el proyecto completo.
Ficha técnica Terrair Silver
Características del sistema, componentes, captación, filtración y configuraciones de instalación.
Guía completa de pozo canadiense
Funcionamiento, dimensionamiento, instalación, precio, componentes, proyectos y preguntas frecuentes.
Instalación y beneficios
Información adicional sobre planificación y ejecución de un intercambiador tierra-aire.
Más información sobre pozos canadienses
Cómo construir un pozo canadiense
Captación, conductos enterrados, drenaje, recorrido y aspectos principales del diseño.
Funcionamiento del sistema
Funcionamiento estacional del pozo canadiense y conexión con ventilación mecánica.
Ventilación mecánica
Sistemas de ventilación que pueden combinarse con el pretratamiento del aire mediante el terreno.
Estudios y asesoramiento para proyectos de pozo canadiense
Cada proyecto de pozo canadiense o intercambiador tierra-aire debe analizarse de acuerdo con sus condiciones particulares. No existe una longitud, profundidad o configuración única válida para todas las instalaciones.
En Passivhaus Spain realizamos estudios y asesoramiento para proyectos de diferentes características, tanto en viviendas como en otros edificios, obra nueva, proyectos de alta eficiencia energética y sistemas combinados con ventilación mecánica.
Para valorar una instalación resulta especialmente útil disponer de información sobre:
- Ubicación del proyecto y condiciones climáticas.
- Superficie y características de la vivienda o edificio.
- Tipo de terreno y espacio disponible.
- Profundidad y recorrido posibles.
- Caudal de ventilación necesario.
- Sistema de ventilación o recuperador previsto.
- Ubicación de la captación exterior.
- Solución prevista para evacuación de condensados.
Con estos datos podemos orientar la configuración del sistema y valorar su integración con el conjunto de la instalación de ventilación.
Preguntas frecuentes sobre el Kit Terrair Silver
¿Qué es un pozo canadiense?
Es un intercambiador tierra-aire que hace circular aire exterior por conductos enterrados antes de introducirlo en el edificio, aprovechando la estabilidad térmica del terreno.
¿Pozo canadiense y pozo provenzal son lo mismo?
Ambos términos se utilizan habitualmente para sistemas basados en el intercambio térmico entre el aire exterior y el terreno mediante conductos enterrados.
¿Puede enfriar una vivienda en verano?
El sistema puede preenfriar el aire exterior antes de introducirlo en la vivienda. No sustituye necesariamente un sistema de aire acondicionado y el resultado depende del clima, terreno, caudal y diseño.
¿Funciona también en invierno?
Sí. Puede precalentar el aire exterior antes de que llegue a la vivienda o al recuperador de calor.
¿Cuántos metros de conducto incluye el kit?
El Kit Terrair Silver 200 mm incluye dos rollos de 25 m de conducto Silver Ø200 mm, con una longitud total de 50 m.
¿Necesita evacuación de condensados?
Sí. La instalación debe diseñarse con pendiente y un sistema adecuado de recogida y evacuación de condensados.
¿Puede conectarse a un recuperador de calor?
Sí. Puede utilizarse para pretratar el aire exterior antes de introducirlo en una instalación de ventilación mecánica de doble flujo con recuperación de calor.
¿Necesita mantenimiento?
La torre de captación, filtros, registros y sistema de condensados deben permanecer accesibles para inspección, limpieza y mantenimiento periódico.
¿Qué ocurre en zonas con gas radón?
En zonas con riesgo de radón debe estudiarse la estrategia global de protección del edificio y garantizarse una ejecución adecuada y estanca de los elementos enterrados.
¿Tienes un proyecto de pozo canadiense?
Realizamos estudios y asesoramiento para proyectos de pozo canadiense e intercambiador tierra-aire. Indícanos la ubicación, superficie de la vivienda o edificio, espacio disponible, tipo de terreno y sistema de ventilación previsto para valorar la configuración del proyecto.
